工業物聯網云平臺是一種基于云計算的物聯網技術平臺，用于實現工業設備之間的數據連接和智能化管理。它可以將工業設備、傳感器、控制器等物品連接到云端，實時采集、分析和處理大量的數據，從而實現設備的遠程監控、故障診斷、預測性維護等功能，提升生產效率、降低成本、提高產品質量。

工業物聯網云平臺可以為企業提供全面、高效、智能化的工業設備管理和維護服務，提升企業的競爭力和市場地位。

物通博聯工業智能網關，是一款有多網口、多串口，支持5G/4G/WIFI/Ethernet（以太網）/LORA等各種網絡接入方式、支持各種工業控制協議解析，支持MQTT上行協議（如Ali-JSON/W-JSON ），支持網關信息采集管理，支持遠程和本地自定義數采配置、支持各種數采規則、過濾規則和報警規則等邊緣計算功能、支持?jǐn)?shù)采存儲、支持雙向控制和遠程維護，支持防火墻等功能為一體的嵌入式工業級智能網關。

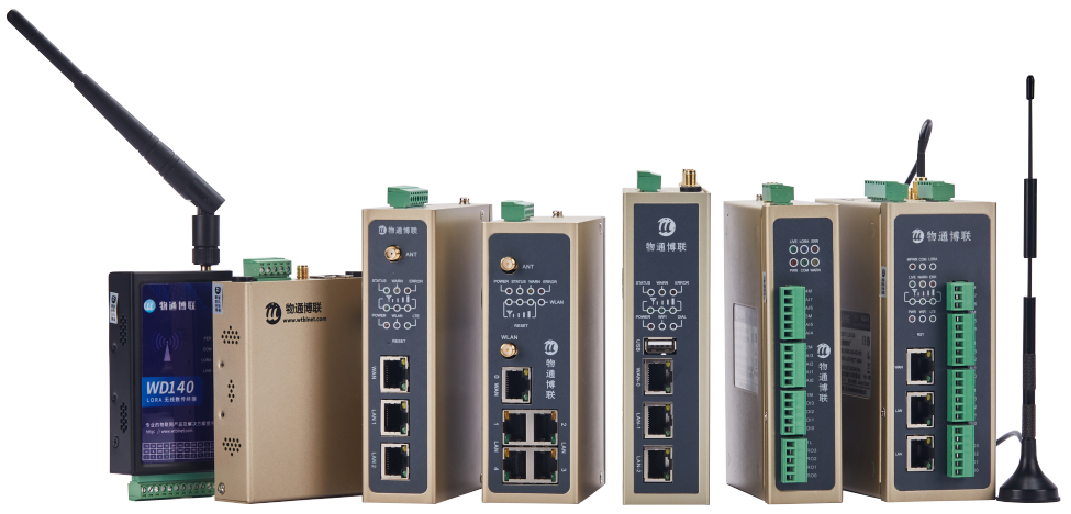

物通博聯工業智能網關

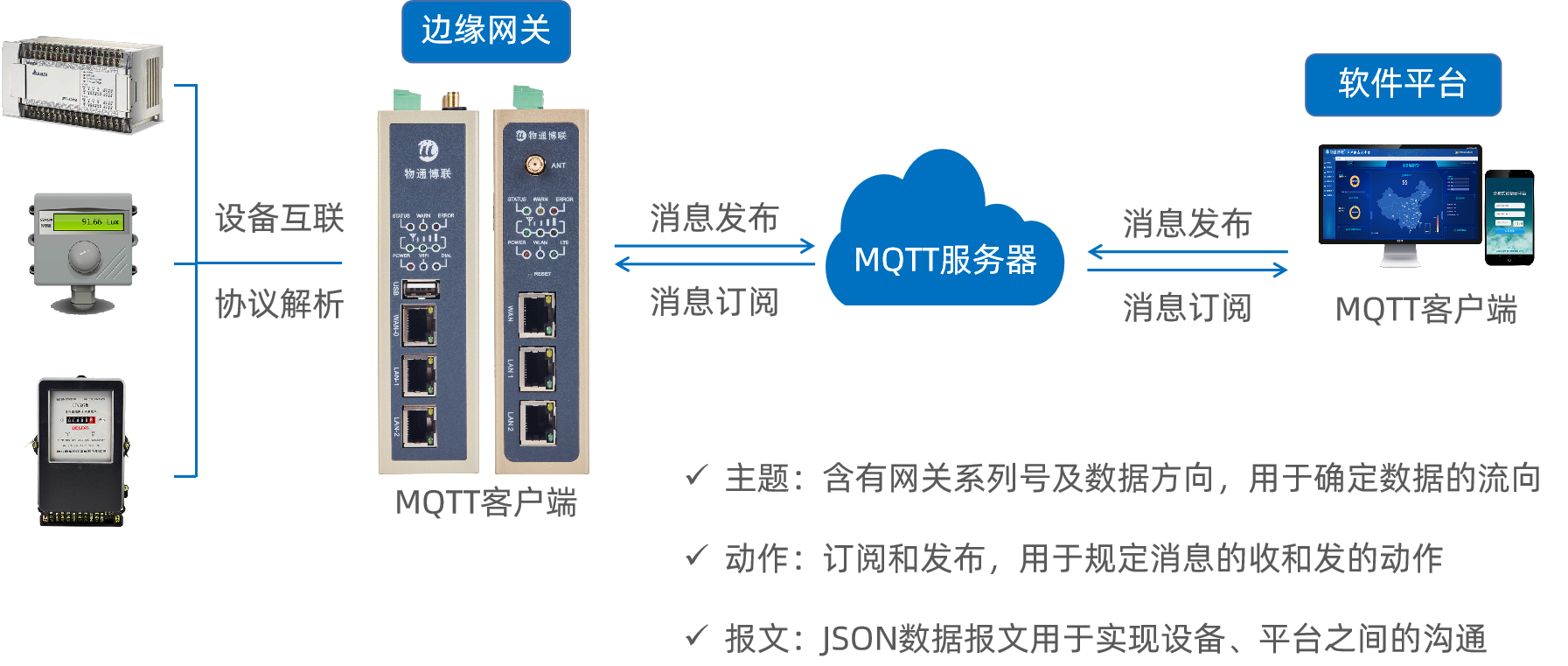

物通博聯工業智能網關采集各種工控設備（PLC、采集器、儀器儀表和傳感器）的數據并在邊緣節點進行數據過濾、運算和標準化后，通過MQTT物聯網協議以W-JSON字符串格式將數據上報到云端平臺，或者接受云端下發的JSON控制指令進而控制現場設備，從而實現云端和現場設備的數據交互。

開發模型

物通博聯網關對接云平臺的開發是基于MQTT物聯網協議的開發方式，采用成熟穩定的MQTT開發套件來快速開發（比如mosquitto和paho）。其中物通博聯網關和云平臺軟件是MQTT客戶端，通過MQTT 服務端來實現數據的中轉。

MQTT模型主要是數據的收?。ㄓ嗛啠┖桶l(fā)送（發布），還有就是主題（定義了不同的數據收發通道，比如上行數據主題和下行數據主題）。

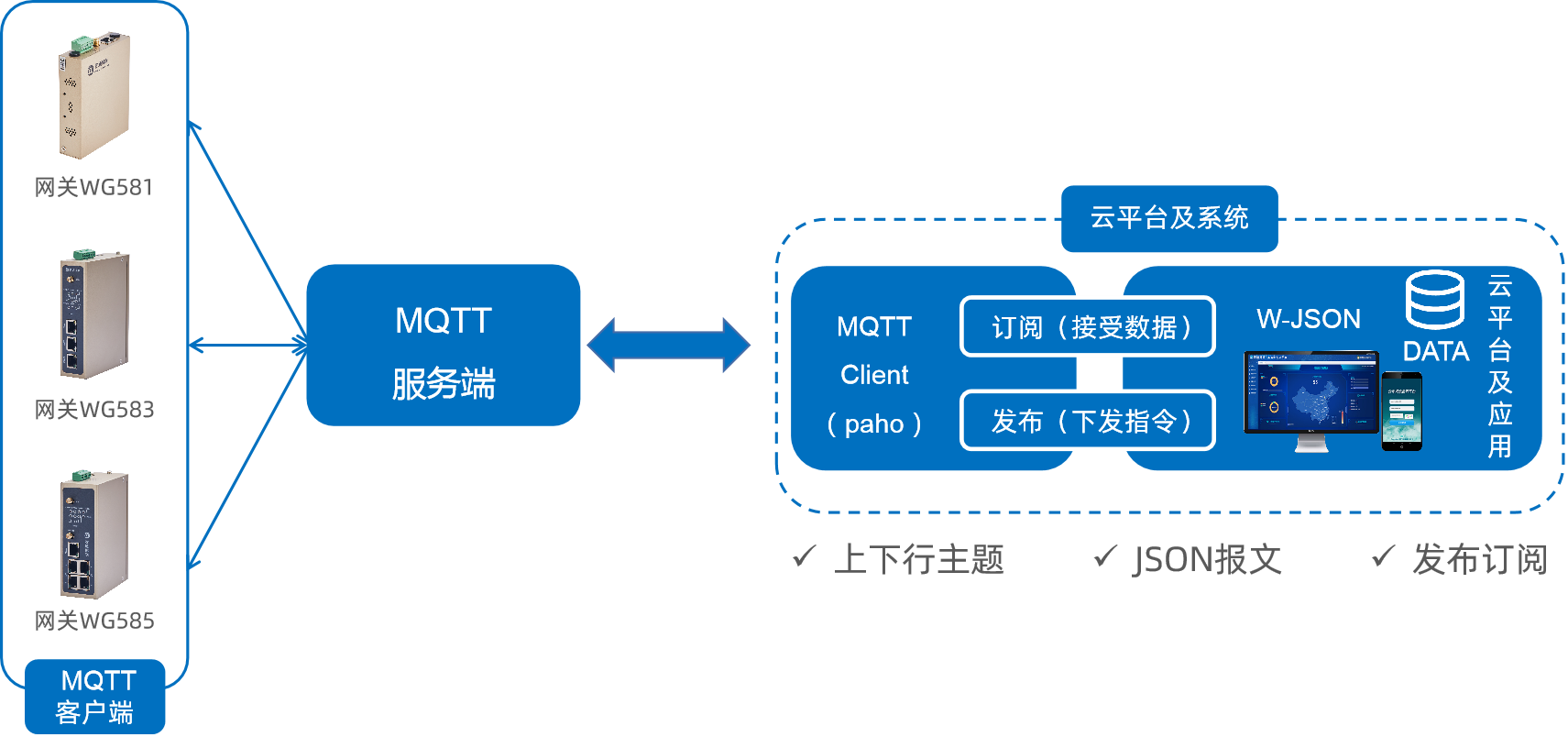

開發軟件架構

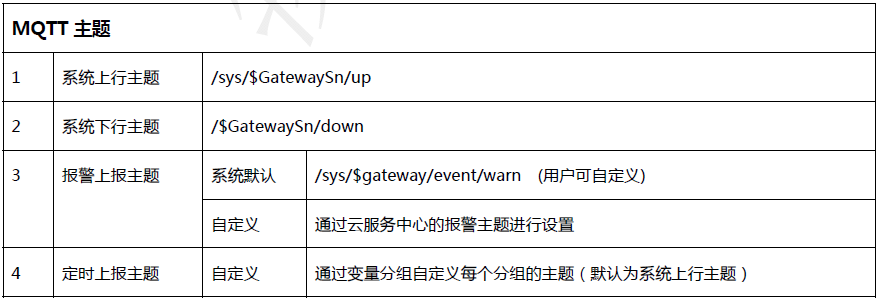

物通博聯網關的上行主題為/sys/$gatewaySn/up,下行主題為/$gatewaySn/down。

云端只要往/$gatewaySn/down發送JSON字符串指令（格式詳見W-JSON報文），序列號為$gatewaySn的網關就可以收到；云端只要訂閱/sys/$gatewaySn/up主題的數據，就可以收到網關上報上來的數據（格式詳見W-JSON報文）。

（1）準備一臺物通博聯智能網關

（2）將物通博聯網關聯網（或者與自主開發平臺的服務器處在同一局域網內）

（3）網關配置數采模塊，將設備的數據信息采集

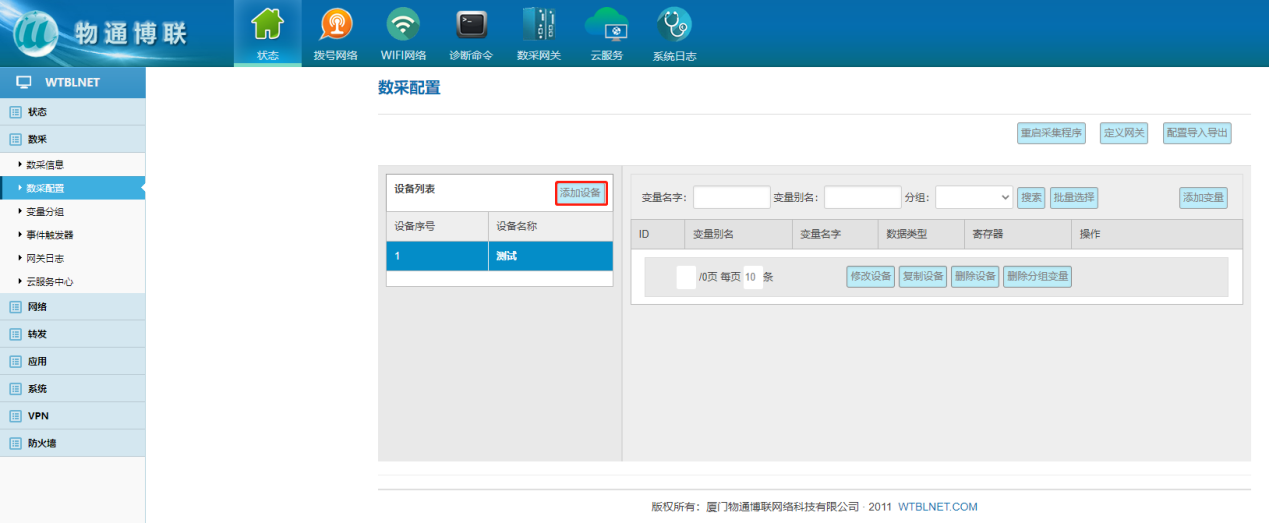

① 根據設備類型 選擇添加對應協議的設備

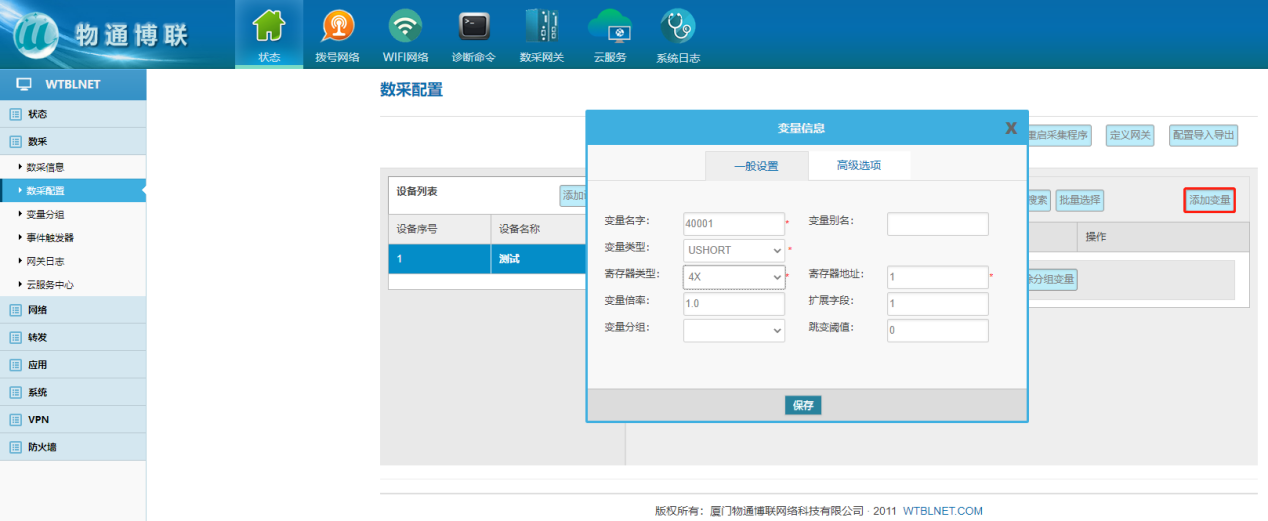

② 在新增的設備下添加變量，填寫變量的偏移地址

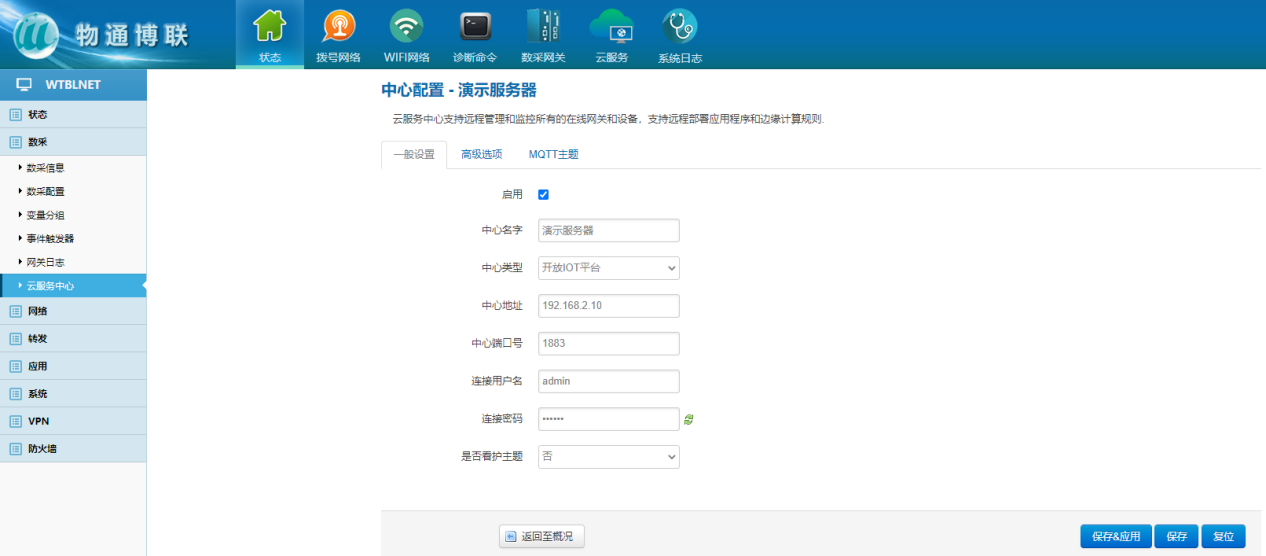

（4）配置網關與服務器的云端接入?yún)?shù)

在云服務中心里添加連接服務器的參數 ，服務器地址和端口

（5）服務器搭建MQTT代理服務器程序（MQTT Broker搭建）

Mosquitto是一款實現了消息推送協議 MQTT v3.1 的開源消息代理軟件，提供輕量級的，支持可發布/可訂閱的的消息推送模式，使設備對設備之間的短消息通信變得簡單。

Mosquitto下載地址：

https://mosquitto.org/download/

（6）通過MQTT客戶端軟件測試網關指令，解析開發模型。

下載MQTT client端代碼實現數據的收發，參照指令測試內容和應用業務邏輯進行開發實現。

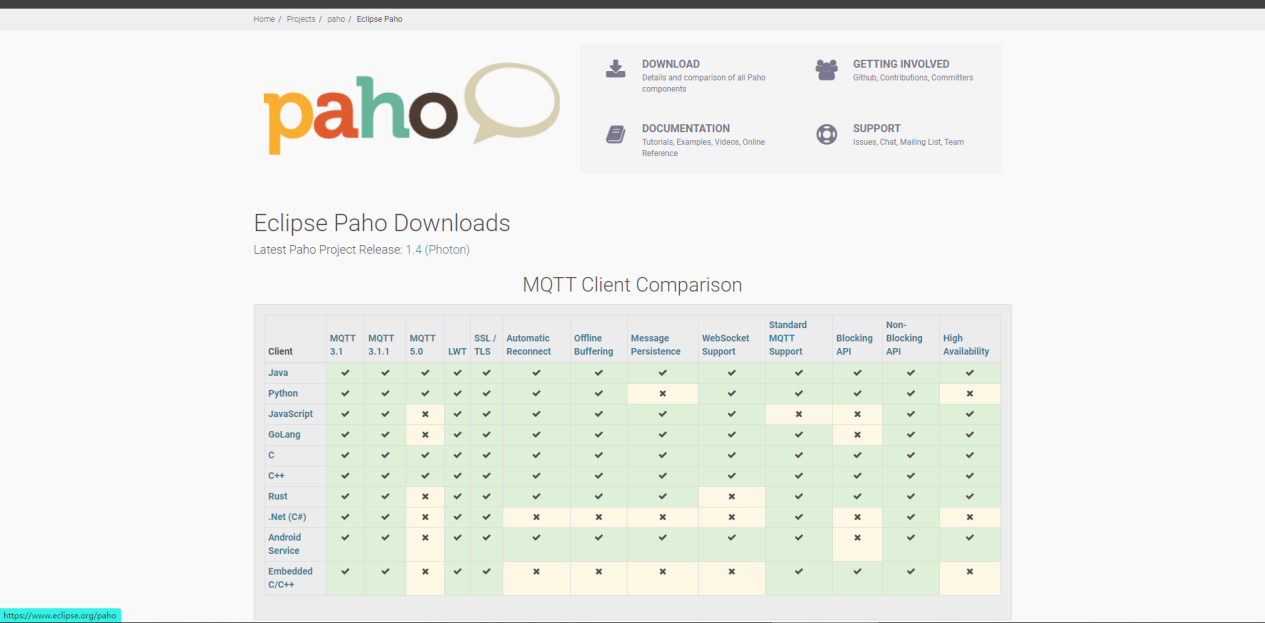

MQTT客戶端源碼下載地址：

https://www.eclipse.org/paho/index.php?page=downloads.php

• 本次模擬采用“mqtt.fx”客戶端通過訂閱主題和下發指令來完成MQTT接入的整體測試。

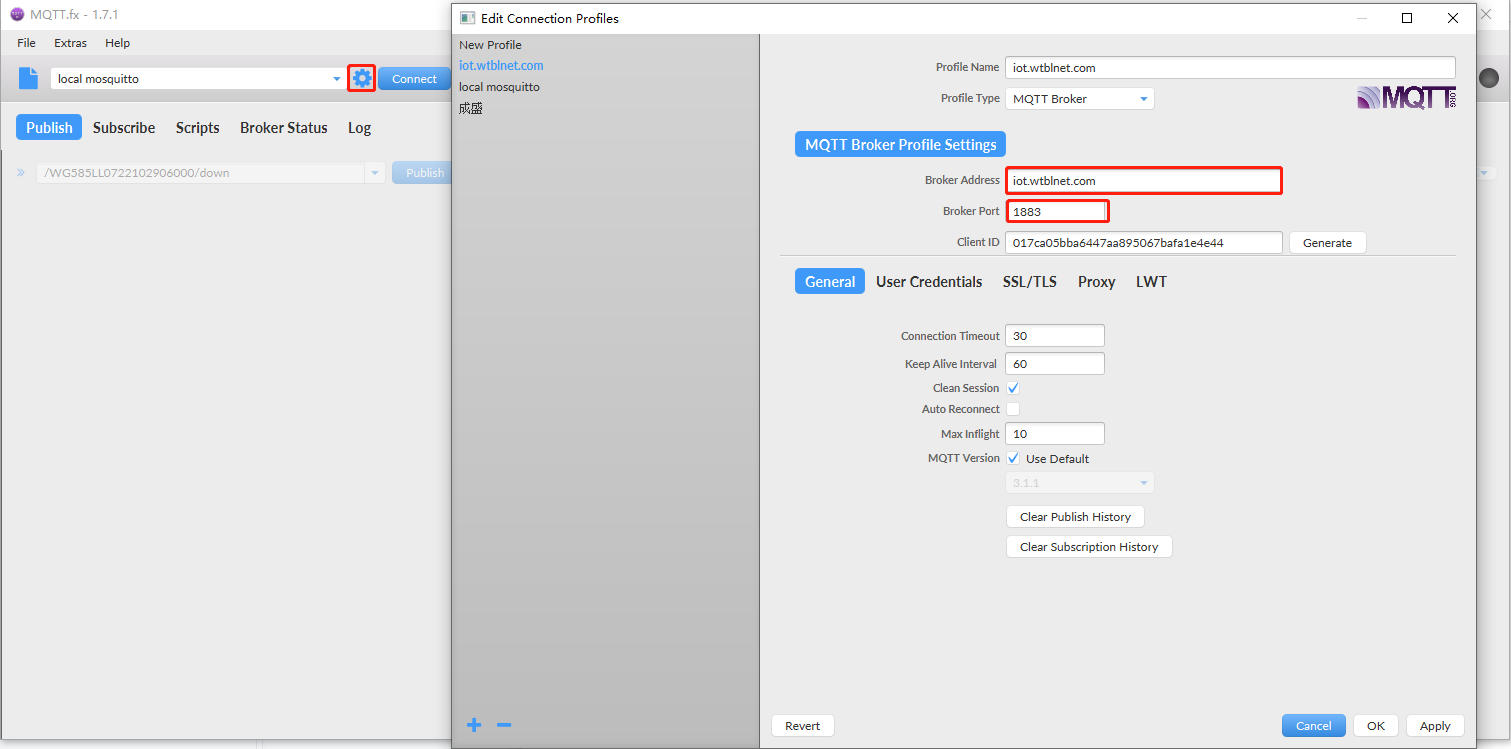

電腦安裝“mqtt.fx”客戶端，設置服務器地址和端口。

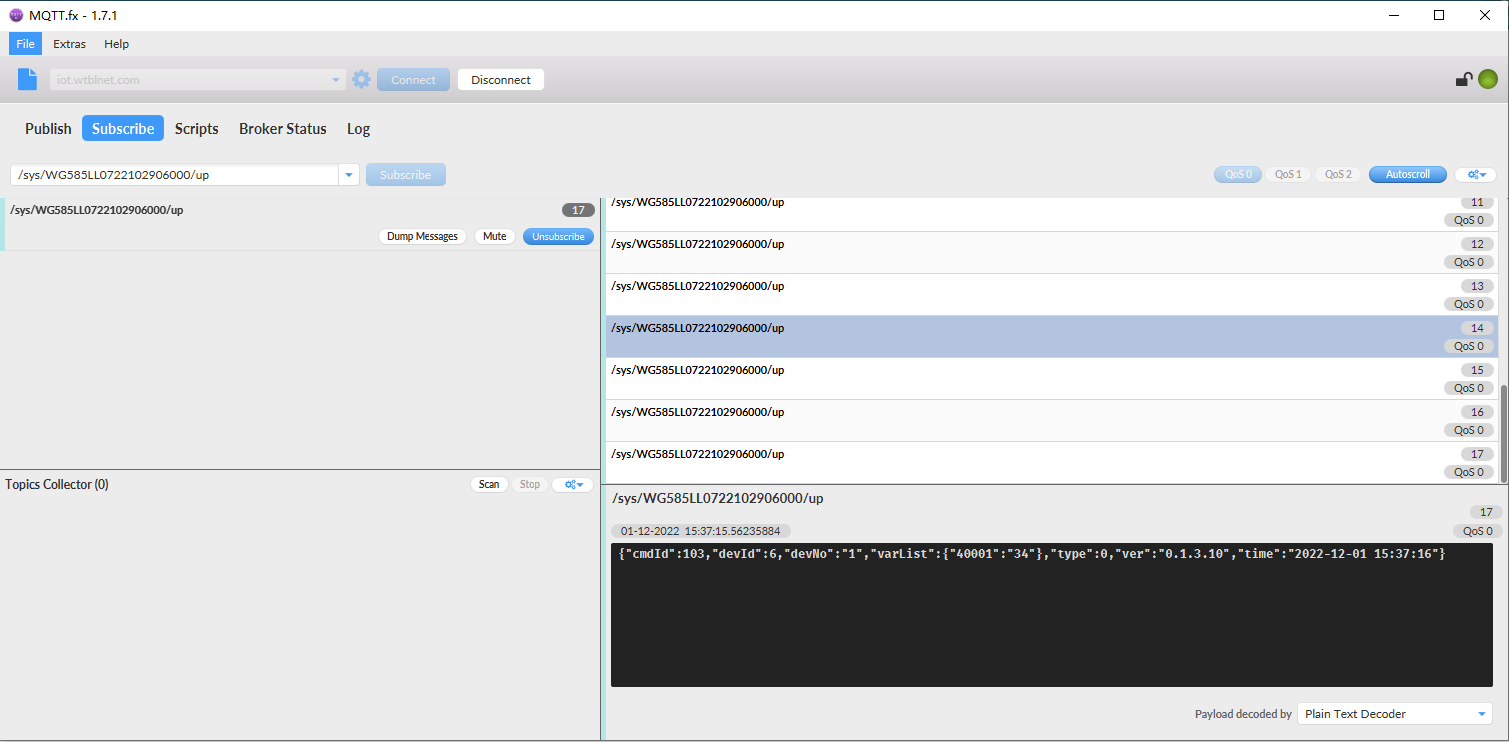

訂閱網關上報的上行主題
